protel99se官方最新版 v1.0.3

protel99se官方下载最新版是一款非常实用的设计软件。采用设计库管理模式。它是一款32位设计软件，可以设计32个信号层、16个电源地层和16个加工层。，具有强大的数据交换能力、开放性和3D仿真功能，可以完成电路原理图设计、印刷电路板设计和可编程逻辑器件设计。

软件功能

1.多图纸设计

一个原理图设计有多种组织图纸方案的方法，可以由单一图纸组成或由多张关联的图纸组成，不必考虑图纸号，protel99se将每一个设计当作一个独立的方案，设计可以包括模块化元件，这些模块化元件可以建立在独立的图纸上，然后与主图连接。作为独立的维护模块允许几个工程师同时在同一方案中工作，模块也可被不同的方案重复使用。

2.原理图连线设计

确定起始点和终止点，Protel99se就会自动地在原理图上连线，从菜单上选择“Place/Wire”后，按空格键切换连线方式，自动连线.任意角度.45连线.90连线，使得设计者在设计时更加轻松自如。

3.检查原理图电性能可靠性

打开LCD Controller.ddb 设计数据库，点取LCD Controller 文件夹下的LCDController.prj原理图设计窗口，Protel99se可以帮助我们进行电气规则检查。

4.同步设计

在Protel99软件中使得原理图与PCB同步是容易的，Protel99se包含一个强大的设计同步工具，使得非常容易地在原理图和PCB之间转移设计信息。

5.建立材料清单

打开“4Port Serial Interface.ddb”设计数据库，找到“4Port Serial Interface”文件夹下面的“4Port Serial Interface.prj”文件设计窗口，选择“Reports”中的“Bill Of Material”菜单，按照导向器所给选项选择，完成选择，一个“Excel”风格的材料清单将被制成。

软件特色

1、protel99se将每一个设计当作一个独立的方案，设计可以包括模块化元件，这些模块化元件可以建立在独立的图纸上，然后与主图连接。作为独立的维护模块允许几个工程师同时在同一方案中工作，模块也可被不同的方案重复使用

2、protel99se软件还提供了大量的仿真用元件，每个都链接到标准的SPICE模型。5800个仿真用元件分别在Sim.Ddb数据库的28个库中

3、在protel99se软件中使得原理图与PCB同步是容易的，protel99se包含一个强大的设计同步工具，使得非常容易地在原理图和PCB之间转移设计信息

使用方法

一、解压之后先安装99SE主程序

打开目录中的Setup.exe， Access Code:输入注册码:Y7ZP-5QQG-ZWSF-K858

二、安装后再安装99SE补丁程序

打开“第二步Protel99SP6b补丁”目录中的protel99seservicepack6.exe

安装说明

1, 安装中文菜单

将附带光盘中的client99se.rcs复制到windows根目录中。

说明：在复制中文菜单前，先启动一次Protel99se，关闭后将windows根目录中的client99se.rcs英文菜单保存起来。

2, 安装PCB汉字模块

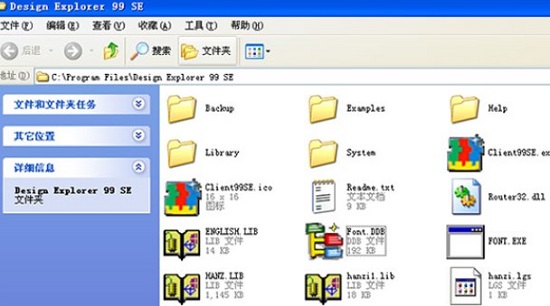

将附带光盘中pcb-hz目录的全部文件复制到Design Explorer 99 se根目录中，软件的默认安装位置在：C:\Program Files\Design Explorer 99 SE。

注意检查一下hanzi.lgs和Font.DDB文件的属性，将其只读选项去掉。

3, 安装国标码、库

将附带光盘中的gb4728.ddb(国标库)复制到Design Explorer 99 se/

library/SCH目录中，并将其属性中的只读去掉。

将附带光盘中的Guobiao Template.ddb(国标模板)复制到Design

Explorer 99 se 根目录中，并将其属性中的只读去掉。

汉化完成.OK!

4, 安装orCAD转换程序(如果需要的话)

将附带光盘中orCAD-Protel目录中的全部文件复制到Design Explorer 99 se

常见问题

怎样将原理图中的所有元件编号重置?

把有编号的元件重置为

Tools——Annotate——Reset designators——OK

重新编号，先变?再编号!

Tools——Annotate——All parts——ok

若是层次原理图

在母图中点击Tools——Annotate将Options标签下的Current Sheet Only 项的小勾去掉。

然后再选择Advanced Options标签下需要编号的图纸文件名前打上小勾，设置起始编号点击OK

如何定义元件的默认属性U?

在左手边的页面显示顶部保存图标下面选择Browse SchLib

在中间的Group中点击Description在弹出的Component Text Fields

的对话框中选择Designator，在Default中填写U?即可Footorint为封装。

如何调整网格大小?

画PCB库的时候，Tools / Library Options

画PCB板的时候，Design / Options / Options

画原理图库时：Options / Document Options

画原理图时：Design / Options

画封装时如何给封装设定参考坐标?

点击Edit->Set Reference,

Pin1->以第一管脚为参考点坐标，

Center->以元件中心为参考点坐标，

Location->由用户选择一个位置作为参考坐标。

如何提取PCB中的元件封装?

打开要提取封装的PCB文件然后在菜单栏上点击Design(设计)，

下拉菜单中选Make Library(建库)就会将PCB里所有元件建成一个库。

更新日志

1.细节更出众

2.BUG去无踪
